相较于“蓝膜”，粉末涂层、环氧涂层和UV绝缘涂层都需要一个固化成膜的过程，而这个过程就让它们最终的覆盖效果出现了不确定性。为了量化评估三种涂层固化成膜的表现，《白皮书》分别在铝合金的角铁和薄片上进行了覆盖性能的验证。

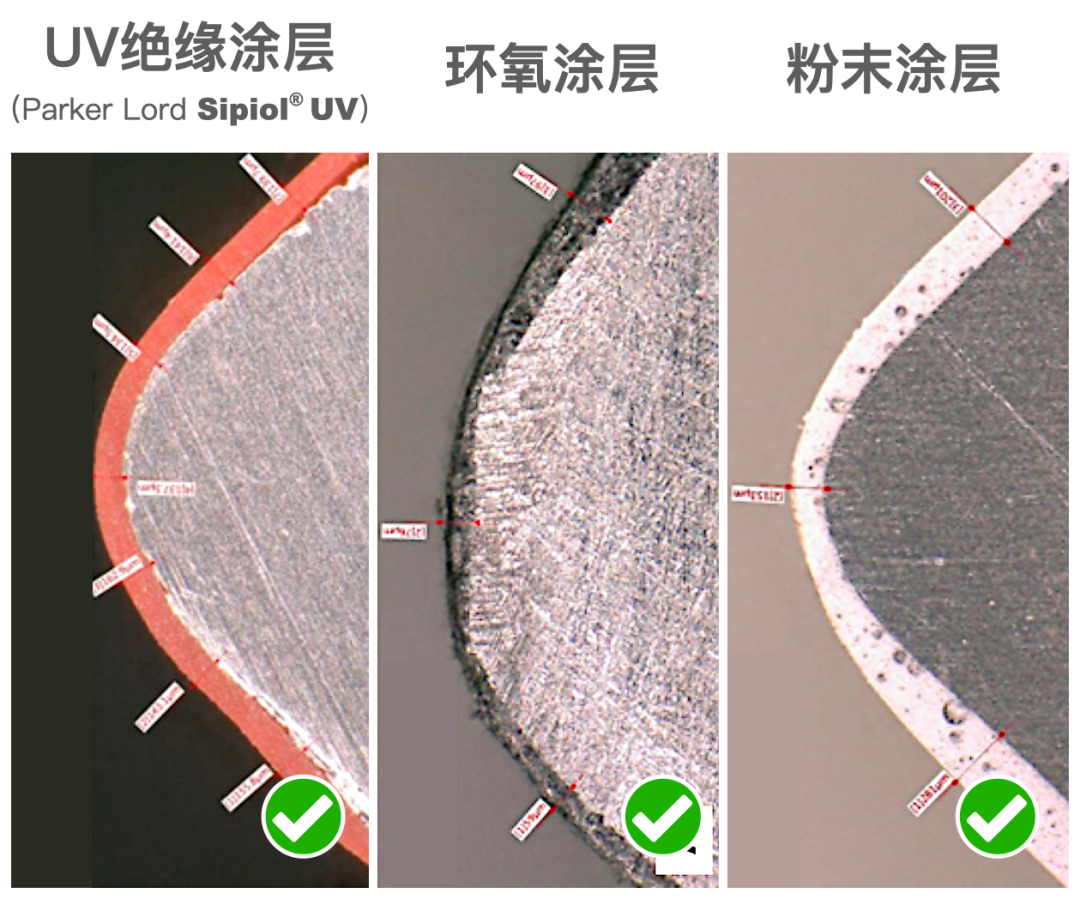

从光学显微镜的成像来观察，尽管也存在流动造成的厚度不均，但总体来讲三种涂层对于角铁外转角的覆盖还是比较均匀完整的。

但是轮到铝合金薄片的喷涂差距就显现出来了。因为这块铝片的边缘非常尖锐，其角半径仅为0.03mm，所以三种涂层在第一次喷涂的时候都会出现尖端过薄的问题。

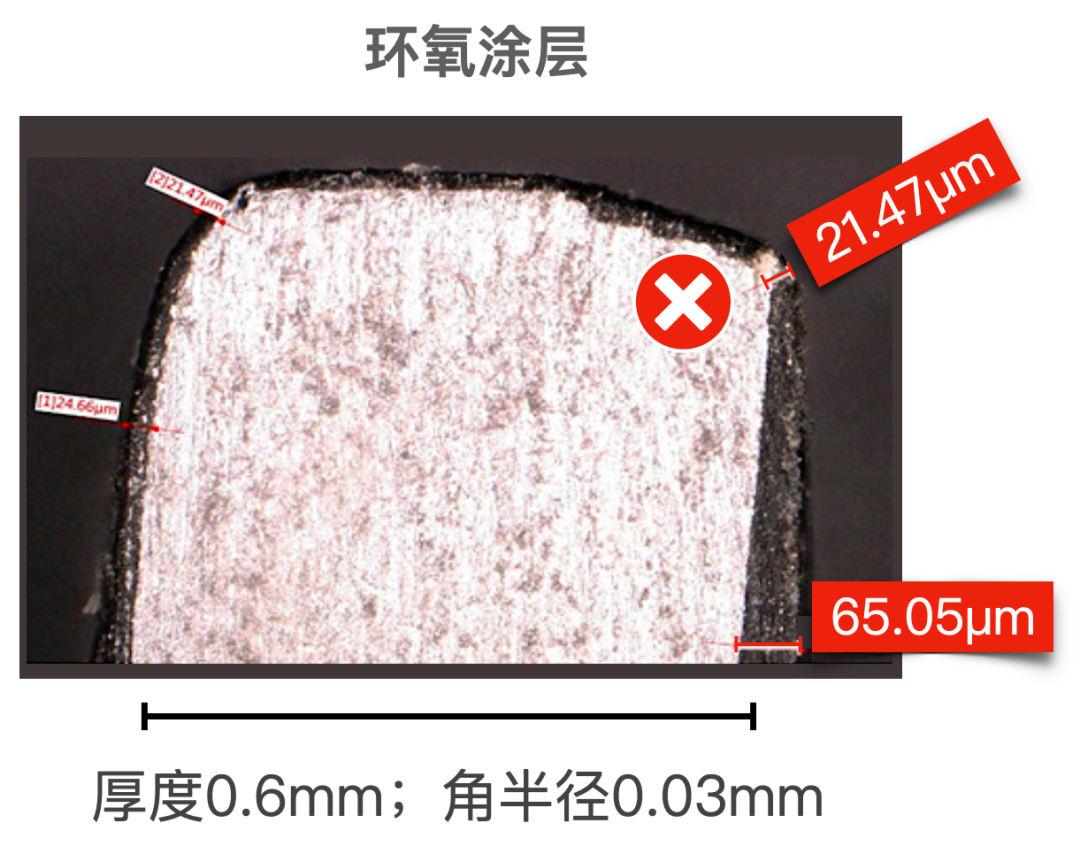

特别是环氧涂层，因为它的粘度比较低而且加热固化时间长达30分钟，这就让垂流问题比较严重。不仅尖端位置的涂层非常薄，而且整体的厚度一致性也很差，这无疑会令此处面临非常高的击穿风险！

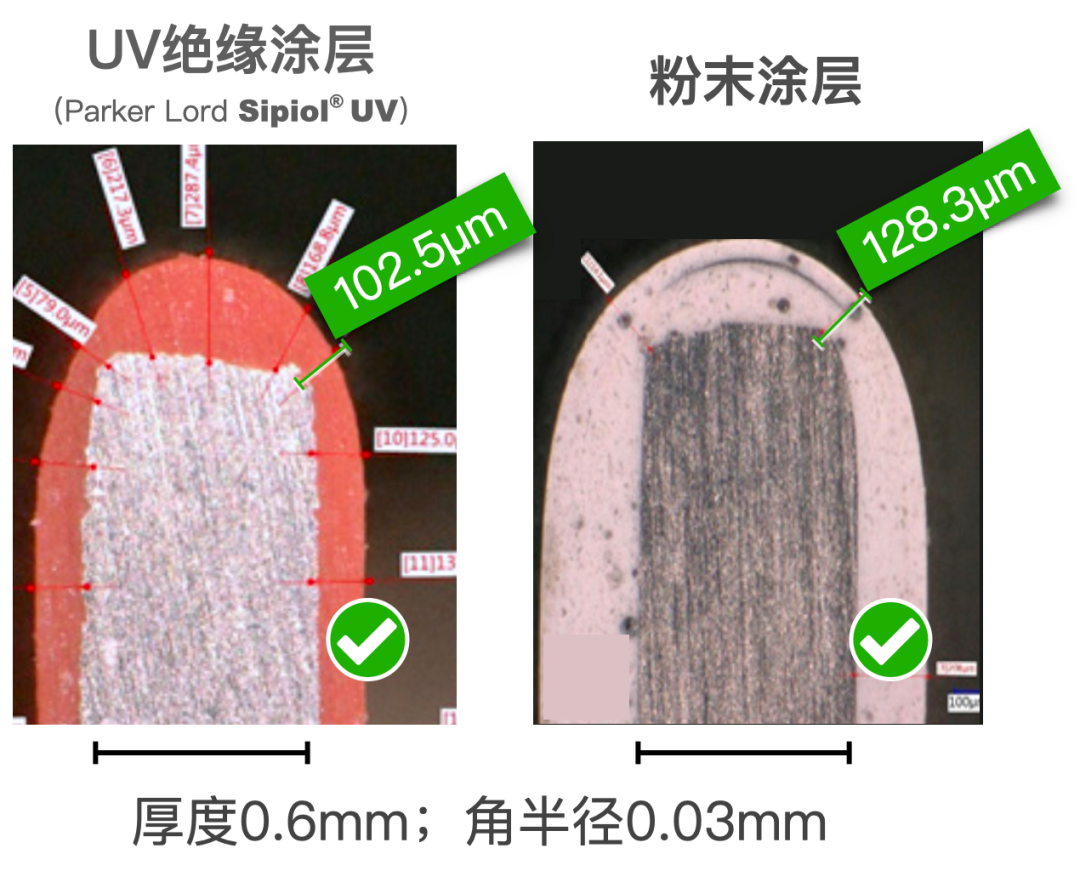

不过这个问题在另外两种涂层身上倒比较容易解决，因为UV绝缘涂层固化时间极短，而粉末涂层是固体颗粒本身就不存在垂流问题，所以只要对尖端再补喷两次其厚度就能达到100微米并将锋利的边缘完全覆盖住。

如此看来，在前面各项测试中表现都很不错的环氧涂层，其短板就是在对尖锐边缘的覆盖性上，这可真是尺有所短人无完人了！
